SDカード記録型電力計 EG-101-C

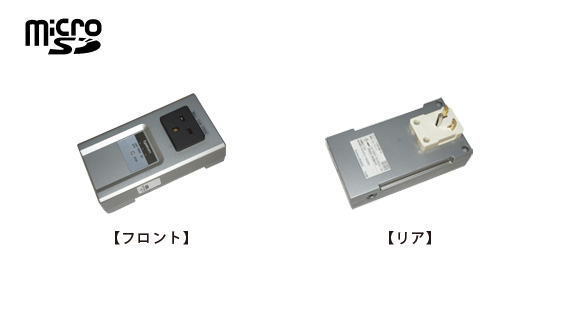

EG-101-C 外観

計測データをSDカードに保存し極めて簡易な測定環境が構築可能

■使用機器の消費電力量を自動計測、計測データをSDカードに自動保存
■家庭/オフィス/工場などの消費電力量を一定期間モニタリング
■データを収集後、専用ソフトで編集、出力(CSV形式)

家庭/オフィス/工場等における電力消費量を計測し、内蔵のSDカードに 一定期間保存した後、
記録データを専用ソフトウェアで編集するSDカード 記録型電力計です。

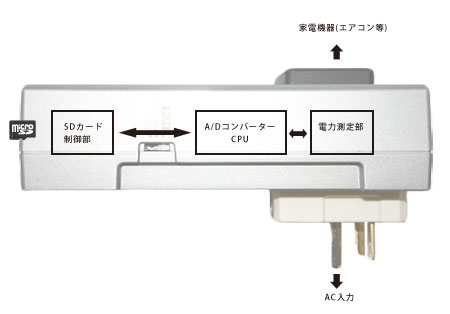

EG-101-C 内部構成図

本製品の特長

(1)200V(15A)を使用する家電機器(冷蔵庫、エアコン等)オフィスのOA機器(複写機、プリンター等)
工場設備等と電力線の間に設置することにより、内蔵のSDカードに一定期間保存した後、
記録データを専用ソフトウェアで編集するSDカード記録型電力計です。

(2) 測定間隔を3種類(1分、10分、60分)の中から選択できますので、用途、測定期間に合わせた
使用方法が可能です。

(3)消費電力の測定・記録保存は設置時以外は本製品のみで行われ、親機やパソコン等は必要と
しない為、極めて簡易な測定環境が構築可能です。(測定データはCSVファイル形式)

(4)停電が発生しても内蔵電池により時間を保存しますので、
停電復旧後も継続してご使用が可能です。

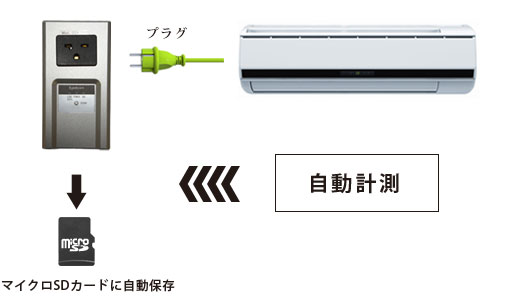

使用機器の消費電力量を自動計測、計測データをSDカードに自動保存

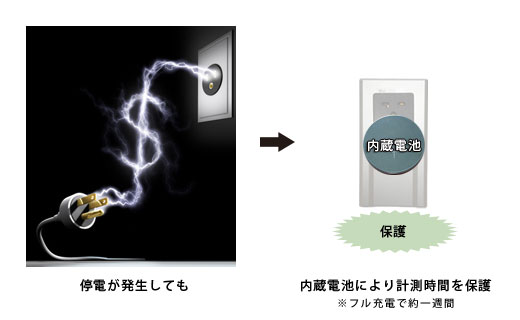

停電が発生しても内蔵電池により測定時間を保護

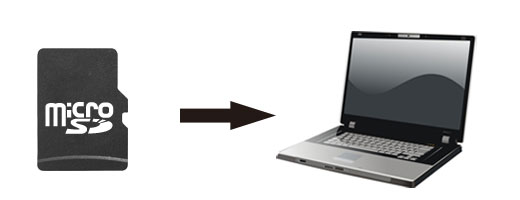

専用ソフトにより、マイクロSDからデータを変換しCSVファイルを出力

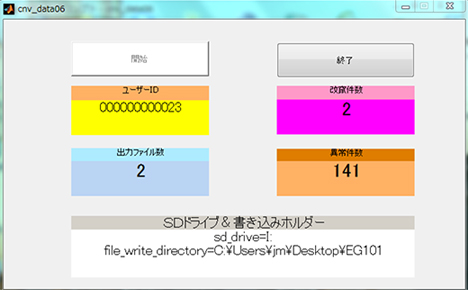

変換アプリケーション

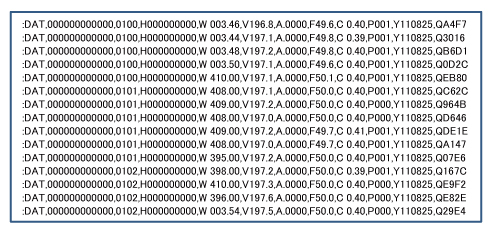

CSV形式ファイル

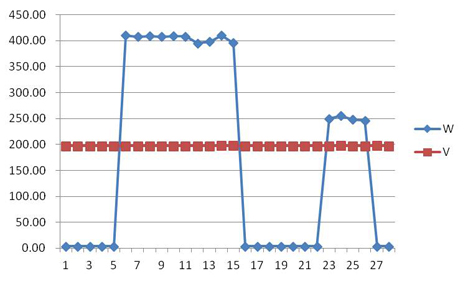

W-V グラフ


拡大鏡画像をクリックすると拡大します

EG-101 製品仕様


EG-101-C 仕様
定格 使用環境 温度0-40℃
湿度20-85% (結露無きこと)
外形寸法 80(W)×148(D)×60(H)
質量 0.35kg (本体のみ)
電源 AC200V ±10%
消費電力 2W
電力測定 測定項目 実効電圧
実効電流
有効電力
積算電力
定格測定電力 AC200V/15A
最大測定電力 3,000W
最小測定電力 10W
測定精度 ±2%
測定間隔 1分、10分、60分(選択)
プラグ/アウトレット仕様 3P接地極有
メモリー仕様 カード規格 マイクロSDカード
適合容量 128MB ~2GB
適合ファイルシステム FAT32
保存データ量 最大1年
外部インターフェイス(I/F) 物理I/F RS232C (機器設定のみに使用)
物理速度 9,600BPS
インジケーター SD LED

SDカード有り(緑点灯)/無し(消灯)

POWER LED 電源(緑点灯)
LOGDATA LED SDカード書込み中(緑点滅)
スイッチ スライドスイッチ 通常運転/PC設定/テスト
プッシュスイッチ
(STOP)
SDカード取り出し(SD記録停止)

※microSDHCロゴ、microSDロゴはSD-3C,LLCの商標です。


本製品についてのお問い合わせ

本製品へのお問合せ


取扱説明書ダウンロード

日本語
EG-101-C 取扱説明書
取扱説明書ダウンロード

Filesize 254KB


データ管理ソフト 取扱説明書
ダウンロード

日本語
データ管理ソフト 取扱説明
データ管理ソフト 取扱説明

Filesize 1.10MB






Windows
リンクを「右クリック」して
「対象をファイルに保存」を選択
Macintosh
リンクを「Ctrlキー+クリック」して
「リンク先のファイルをダウンロード」を選択
PDFファイルをご覧になるには、Adobe® Readerが必要です。
アイコンをクリックしてダウンロード
してください(無償)

GET Adobe® Reader
